樓主  發表于: 2010-07-05 10:31
圖片：
各位兄臺:

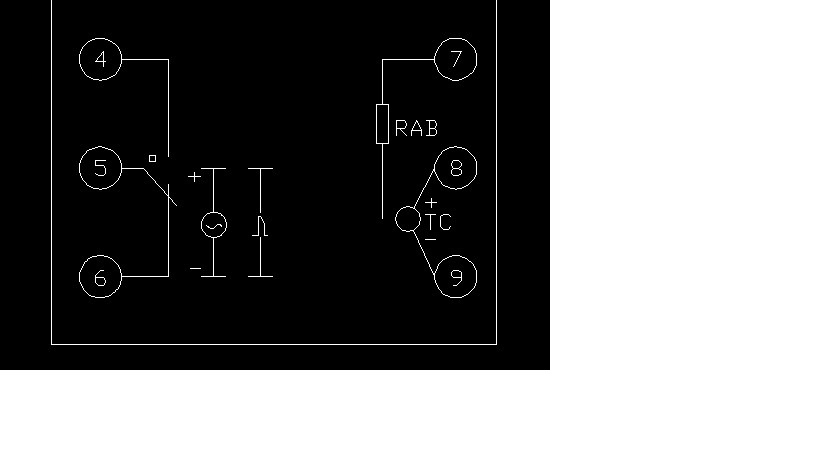

  下圖為某溫控器的幾個針腳,由于說明書上沒有說明,小弟有有兩個問題,特向各位兄臺請教.
1.如圖中所示,4,5,6三腳為一對 常開常閉觸點,
其中5腳和6腳的標識難道是有源輸出?
為有源輸出的話,我測試卻沒有電壓...
5和6腳的交流符號和正負符號 什么意思?
那個波形圖有是什么意思?
2.圖右側中,8和9腳因?yàn)闃?biāo)了正負,應該是連熱電偶吧?
7腳難道是接pt100用的 ?忘各位兄臺賜教一二,多謝多謝

[ 此帖被逐feng在2010-07-05 10:58重新編輯 ]
對生命永遠熱情！！
逐feng
Nothing for nothing!
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 290 點
下載積分: 721 分
在線時間: 45(小時)
注冊時間: 2008-06-28
最后登錄: 2024-04-11
查看逐feng的 主題 / 回貼
1樓  發表于: 2010-07-05 10:47
對生命永遠熱情！！
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2010-07-05 11:31
可能是溫控器廠家做的通用型外殼，其實有條件打開溫控器看看就明白是不是繼電器輸出。
樓主留言：
恩,看明白了,謝謝 呵呵
