近期涉及到選取電纜的工作,在網上搜集了一點信息

鋁芯絕緣導線載流量與截面的倍數關系
導線截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120
載流是截面倍數 9 8 7 6 5 4 3.5 3 2.5
載流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口訣:二點五下乘以九,往上減一順號走。三十五乘三點五,雙雙成組減點五。條件有變加折算,高溫九折銅升級。穿管根數二三四,八七六折滿載流。
說明:(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是“截面乘上一定的倍數”來表示,通過心算而得。由表5 3可以看出:倍數隨截面的增大而減小。“二點五下乘以九,往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線,其載流量約為截面數的9倍。如2.5mm’導線,載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排,倍數逐次減l,即4×8、6×7、10×6、16×5、25×4。“三十五乘三點五,雙雙成組減點五”,說的是35mm”的導線載流量為截面數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面數之間的倍數關系變為兩個兩個線號成一組,倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、120mm”導線載流量是其截面積數的2.5倍,依次類推。“條件有變加折算,高溫九折銅升級”。

上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量,可按25mm2鋁線計算。
參考資料:電線電纜及附件知識問答: http://www.eveye.cn
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
1樓  發表于: 2007-12-21 09:47
電線電纜載流量對照表
附件: 電線電纜載流量.doc (369 K) 下載次數:153
網站提示: 請不要用迅雷下載附件,容易出錯
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
2樓  發表于: 2007-12-21 09:49

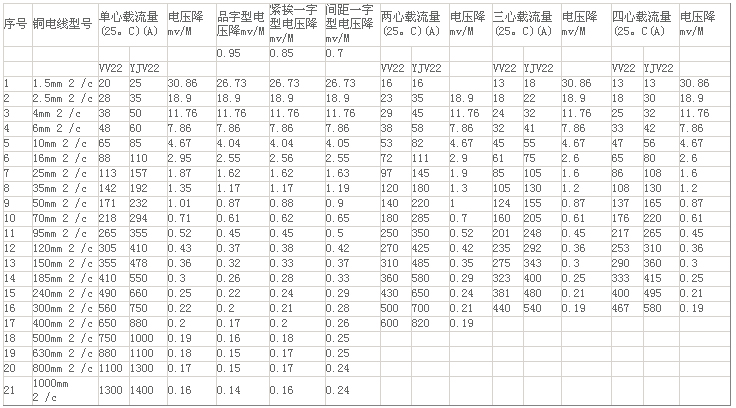

另外的對照表




caxa-青松
崇拜有水平、有能力的人,但不迷信權威。
級別: 家園常客
精華主題: 0
發帖數量: 534 個
工控威望: 509 點
下載積分: 4114 分
在線時間: 128(小時)
注冊時間: 2007-12-20
最后登錄: 2014-11-10
查看caxa-青松的 主題 / 回貼
3樓  發表于: 2007-12-21 15:11
樓上的朋友,你這個表格怎么不能復制?
zhou-jinsou
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
4樓  發表于: 2007-12-21 18:50
最后的兩個是圖片
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
5樓  發表于: 2007-12-22 10:05
今天剛在E10000發現的……
附件: 電纜載流量速查表.zip (224 K) 下載次數:185
網站提示: 請不要用迅雷下載附件,容易出錯
附件: 銅芯電線電纜載流量標準.rar (336 K) 下載次數:175
網站提示: 請不要用迅雷下載附件,容易出錯
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5223 個
工控威望: 7447 點
下載積分: 159236 分
在線時間: 3179(小時)
注冊時間: 2007-11-21
最后登錄: 2025-01-10
查看sjm213的 主題 / 回貼
6樓  發表于: 2007-12-22 10:08
計算軟件,有點大……
附件: 線纜載流量計算軟件.part1.rar (450 K) 下載次數:117
網站提示: 請不要用迅雷下載附件,容易出錯
附件: 線纜載流量計算軟件.part2.rar (434 K) 下載次數:104
網站提示: 請不要用迅雷下載附件,容易出錯
jiyouwang
級別: 家園常客
精華主題: 0
發帖數量: 1138 個
工控威望: 693 點
下載積分: 1895 分
在線時間: 626(小時)
注冊時間: 2007-10-10
最后登錄: 2024-12-21
查看jiyouwang的 主題 / 回貼
7樓  發表于: 2007-12-22 10:44
好東東,收了謝謝了
dong124
工程師
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 181 點
下載積分: 664 分
在線時間: 3(小時)
注冊時間: 2007-05-20
最后登錄: 2018-07-29
查看dong124的 主題 / 回貼
8樓  發表于: 2007-12-22 10:52
ding
wudongjin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wudongjin的 主題 / 回貼
9樓  發表于: 2007-12-25 23:48
謝謝了,
lwxgk
級別: 探索解密
精華主題: 0
發帖數量: 13 個
工控威望: 185 點
下載積分: 721 分
在線時間: 12(小時)
注冊時間: 2007-12-26
最后登錄: 2019-03-22
查看lwxgk的 主題 / 回貼
10樓  發表于: 2007-12-26 07:42
不是還有電纜電流對照表嗎??
誰有啊??
thinkwy
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 429 點
下載積分: 932 分
在線時間: 151(小時)
注冊時間: 2007-06-24
最后登錄: 2024-12-31
查看thinkwy的 主題 / 回貼
11樓  發表于: 2008-11-11 11:20
已經下載,謝謝啦~~~~~~~
