用GX-Developer 讀出錯誤代碼4100，PLC的ERROR等點亮，下面是錯誤代碼的幫助信息，但是不知道從何入手查找，請高手幫忙

出錯代碼列表[出錯代碼4100]
◆對象模式               Q模式
◆出錯代碼(SD0)     4100
◆出錯信息    OPERATION ERROR
◆通用信息(SD5～15)     程序出錯位置
◆特殊信息(SD16～26)     －
◆LED狀態(RUN)     熄滅/點亮
◆LED狀態(ERROR)     閃爍/點亮

◆CPU運行狀態    停止/繼續
        在參數中設定錯誤發生時的CPU操作狀態。
        (LED也表示動作變化。)
◆診斷時間    執行指令時
◆錯誤內容和產生原因

程序中包含指令不能處理的數據。

◆糾正措施

從外部設備讀取通用出錯信息，檢查對應于出錯信息顯示值（程序錯誤位置）處的程序錯誤步，改正錯誤。

學習學習

高性能CPU
◆出錯內容和原因

(1)指令中包含有不能處理的數據。
(2)通過SP.FREAD/SP.FWRITE指令訪問ATA卡時發生異常。

◆對策

(1)使用MELSOFT產品讀取出錯的公共信息，確認對應數值(程序出錯位置)的出錯單步，并改正錯誤。
(2)采取抗噪聲措施。
(3)使CPU模塊復位后再次RUN。如果仍然顯示了相同的出錯，則表明ATA卡的硬件異常。

通用CPU
◆出錯內容和原因

(1)指令中包含有不能處理的數據。
(2)通過SP.FREAD/SP.FWRITE指令，訪問ATA卡時發生異常。(Q00UJCPU，Q00UCPU，Q01UCPU除外)
(3)通過SP.FWRITE指令，訪問了其他功能訪問的文件。(Q00UJCPU，Q00UCPU，Q01UCPU除外)

◆對策

(1)使用MELSOFT產品讀取出錯的公共信息，確認對應數值(程序出錯位置)的出錯單步，并改正錯誤。
(2)采取抗噪聲措施。(Q00UJCPU，Q00UCPU，Q01UCPU除外)
(3)使CPU模塊復位后再次RUN。如果仍然顯示了相同的出錯，則表明ATA卡的硬件異常。(Q00UJCPU，Q00UCPU，Q01UCPU除外)

(請到附近的三菱電機FA中心或者三菱電機的分公司，代理商說明故障癥狀，進行咨詢。)

(4)對其他功能訪問的文件，不要執行SP.FWRITE指令。(Q00UJCPU，Q00UCPU，Q01UCPU除外)
(5)其他功能的訪問與FWRITE指令不要同時執行。(Q00UJCPU，Q00UCPU，Q01UCPU除外)

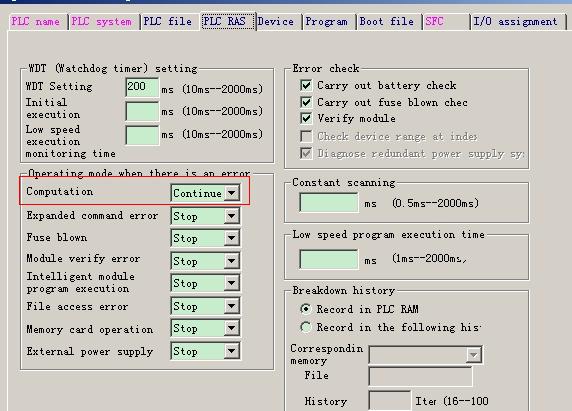

本人遇到過此問題，原因：程式指令用錯，先用PLC診斷出是哪一步出錯，也可以通過SD5~SD15中數據看到出錯的步數，然后在修改程式，還有一種方法就是在參數里修一下設置，讓PLC繼續運轉，見附圖，CPU的ERR燈繼續亮，但RUN燈也燈，但不會當機。

學習學習
