樓主  發表于: 2018-10-16 16:00
圖片:
圖片:
最近剛接手一個案子,由于之前沒用過Q系列,買的PLC還沒到貨

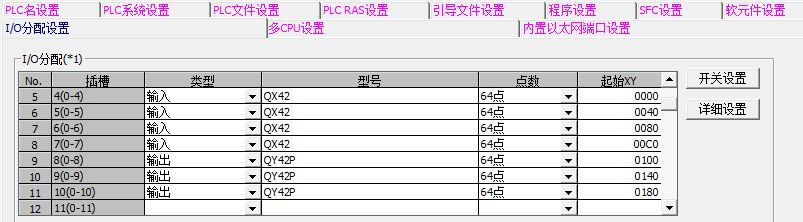

經過這兩天研究I/O分配設置如下,大哥們幫看下有無問題。
另外有些疑問,1:智能模塊占用32個點,這些點位是干嘛用的?
                               是否是模塊內部ready busy等X點用?
                               像QD77MS16這個模塊32個點夠用嗎?

                         2:圖中所示,是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF?
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 378 個
工控威望: 526 點
下載積分: 1476 分
在線時間: 325(小時)
注冊時間: 2017-06-12
最后登錄: 2025-01-08
查看zmrs163的 主題 / 回貼
1樓  發表于: 2018-10-16 16:17
用于程序和模塊進行信息交互,詳見手冊
你滴小杰
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 161 點
下載積分: 612 分
在線時間: 37(小時)
注冊時間: 2018-06-13
最后登錄: 2024-06-13
查看你滴小杰的 主題 / 回貼
2樓  發表于: 2018-10-16 17:00
引用
引用第1樓zmrs163于2018-10-16 16:17發表的  :
用于程序和模塊進行信息交互,詳見手冊

那就和我說的一個意思吧?
ymmfa
不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9683 個
工控威望: 8581 點
下載積分: 16747 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-09
查看ymmfa的 主題 / 回貼
3樓  發表于: 2018-10-16 17:49
每個模塊占多少點,是有固定的。

智能模塊占用32個點,這些點位是干嘛用的?
是否是模塊內部ready busy等X點用?
對的,差不多就這意思 。
特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
你滴小杰
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 161 點
下載積分: 612 分
在線時間: 37(小時)
注冊時間: 2018-06-13
最后登錄: 2024-06-13
查看你滴小杰的 主題 / 回貼
4樓  發表于: 2018-10-16 20:18
圖中IO分配可以嗎?大神幫看下
   2:圖中所示,是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF?
小a快跑
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 190 點
下載積分: 2529 分
在線時間: 31(小時)
注冊時間: 2018-03-31
最后登錄: 2024-09-18
查看小a快跑的 主題 / 回貼
5樓  發表于: 2018-10-16 21:38
1:智能模塊占用32個點,這些點位是干嘛用的?
                               是否是模塊內部ready busy等X點用?
                               像QD77MS16這個模塊32個點夠用嗎?


三菱定位,通訊的智能模塊是占用32個I/O點的,這32個I/O點包括X  也包括Y
這些點一般是是和PLC交換信息用的,比如那你說的ready busy


2:圖中所示,是否表示外部X點是從X000~X0FF
                                                                      Y點是從Y100~Y1BF?


如果只看你的輸入     輸出模塊的分配的話這樣是對的,但是這其中不包括你的智能功能模塊I/O分配
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 52818 分
在線時間: 1125(小時)
注冊時間: 2012-04-24
最后登錄: 2025-01-09
查看john42tw的 主題 / 回貼
6樓  發表于: 2018-10-17 08:01
圖片:
圖片:
圖片:

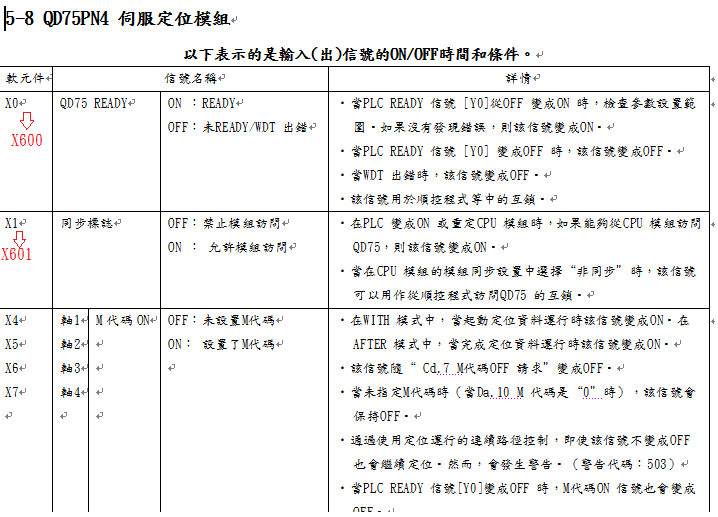

1:智能模塊占用32個點,這些點位是干嘛用的?
      詳細看手冊(例圖1)

2.PLC安裝好送電,自動抓取

h82763800
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 287 點
下載積分: 734 分
在線時間: 176(小時)
注冊時間: 2008-12-16
最后登錄: 2025-01-07
查看h82763800的 主題 / 回貼
7樓  發表于: 2018-10-17 12:50
圖片:
看圖就知道了  去看手冊
你滴小杰
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 161 點
下載積分: 612 分
在線時間: 37(小時)
注冊時間: 2018-06-13
最后登錄: 2024-06-13
查看你滴小杰的 主題 / 回貼
8樓  發表于: 2018-10-17 18:09
引用
引用第5樓小a快跑于2018-10-16 21:38發表的  :
1:智能模塊占用32個點,這些點位是干嘛用的?
                               是否是模塊內部ready busy等X點用?
                               像QD77MS16這個模塊32個點夠用嗎?


.......

換個問法,是不是插在第一個槽的模塊起始IO非得從000開始?還是自由定義,只要不沖突就行?
考慮輸入點從000開始好記一點,所以這樣分配,就是不知道行不行。
你滴小杰
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 161 點
下載積分: 612 分
在線時間: 37(小時)
注冊時間: 2018-06-13
最后登錄: 2024-06-13
查看你滴小杰的 主題 / 回貼
9樓  發表于: 2018-10-18 09:31
大神幫看下這樣分配IO有沒有問題啊啊啊啊啊
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3822 個
工控威望: 4277 點
下載積分: 139786 分
在線時間: 6561(小時)
注冊時間: 2016-10-23
最后登錄: 2025-01-10
查看lin10663的 主題 / 回貼
10樓  發表于: 2018-10-18 10:06
那沒問題拉
記得寫程序完要加入執行
否則不會動
努力~學習
QQ:1796367739    VX:IVAN10663
小a快跑
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 190 點
下載積分: 2529 分
在線時間: 31(小時)
注冊時間: 2018-03-31
最后登錄: 2024-09-18
查看小a快跑的 主題 / 回貼
11樓  發表于: 2018-10-18 19:43
引用
引用第8樓你滴小杰于2018-10-17 18:09發表的  :

換個問法,是不是插在第一個槽的模塊起始IO非得從000開始?還是自由定義,只要不沖突就行?
考慮輸入點從000開始好記一點,所以這樣分配,就是不知道行不行。




可以自由定義,只要不沖突就行。
