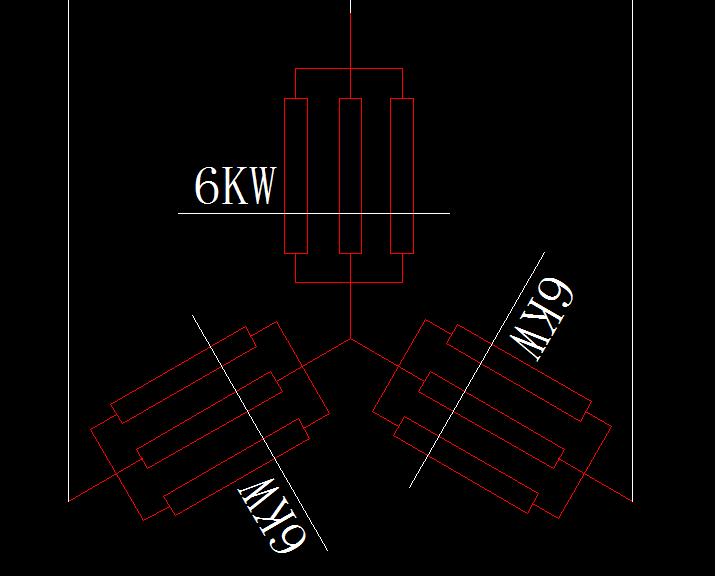

CAD圖中控制方法是可行的，中心點接N更有保障一點，可防止零點飄移，一個原則就是讓你的所有加熱管工作在額定電壓下就可以了，溫度控制精度要求較高的可以選用帶PID控制功能的溫控器，另外要有后備的超溫保護，否則失控后果很嚴重。

引用

引用第25樓roverji于2013-12-26 11:18發表的  :
CAD圖中控制方法是可行的，中心點接N更有保障一點，可防止零點飄移，一個原則就是讓你的所有加熱管工作在額定電壓下就可以了，溫度控制精度要求較高的可以選用帶PID控制功能的溫控器，另外要有后備的超溫保護，否則失控后果很嚴重。

后備超溫保護一般怎么做，是加熔斷器嗎？我會在這個加熱回路上方安裝塑殼斷路器，可算否？

你這樣做沒用問題！

所有的星形中心點連接在一起的接法，最好是星形中心點加接N線，因為若有一根發熱管壞了，會造成中心點電位偏移，同相的發熱管兩端電壓會升高，影響同相發熱管的壽命。如果將每三根發熱管接成星形組成一組，這樣共有三組，每組的中心點不連接在一起，然后再接入三相電源中（固態后面），這樣就不需接N線了，即使有發熱管壞了，也不會影響其它的發熱管了。

引用

引用第28樓nhy1970于2013-12-26 16:22發表的  :
所有的星形中心點連接在一起的接法，最好是星形中心點加接N線，因為若有一根發熱管壞了，會造成中心點電位偏移，同相的發熱管兩端電壓會升高，影響同相發熱管的壽命。如果將每三根發熱管接成星形組成一組，這樣共有三組，每組的中心點不連接在一起，然后再接入三相電源中（固態后面），這樣就不需接N線了，即使有發熱管壞了，也不會影響其它的發熱管了。

沒看太明白，你的意思是說如果三相電源，并且發熱管接成星形，這樣中間就不用抽到N嗎，我是想這么接，你覺得如何？

引用

引用第26樓ymr78419972于2013-12-26 14:17發表的  :


后備超溫保護一般怎么做，是加熔斷器嗎？我會在這個加熱回路上方安裝塑殼斷路器，可算否？

熔斷器和斷路器只起過電流和短路保護作用，過加熱是保護不了的，超溫保護是在加熱失控時起及時報警并斷開電源的作用.

引用

引用第30樓roverji于2013-12-26 18:41發表的  :

熔斷器和斷路器只起過電流和短路保護作用，過加熱是保護不了的，超溫保護是在加熱失控時起及時報警并斷開電源的作用.

加熱失控時，是檢測固態有沒有超溫，還是檢測現場。我是準備在儀表上做輔助輸出，功能設定成超溫報警，如果溫度超過多少度，我直接控制斷電，不讓加，如果他一直降不下來的話。

引用

引用第31樓ymr78419972于2013-12-27 08:33發表的  :


加熱失控時，是檢測固態有沒有超溫，還是檢測現場。我是準備在儀表上做輔助輸出，功能設定成超溫報警，如果溫度超過多少度，我直接控制斷電，不讓加，如果他一直降不下來的話。

你設備是烤箱吧  按標配.超溫保護一定要裝的.就是一個超溫的開關 檢測現場溫度環境的 比如你設200度  超過200就觸點就斷開了 .一般和溫控器觸點.及液位開關串在一起..
      加熱系統一般配置  空開(帶漏電）總開關 -----分開關（漏電）-----固態電譯-----保險（陶瓷保險）----交流接觸器-----加熱器
    感溫線----溫控器  超溫保護開關常閉--交流接觸器
     溫控器直流電源輸出----固態電譯   最好加互感器  電流表電流 一目了然  要想搞規范 老板必須花點銀子 花銀子沒有修不好的機器
   要廠商處理就加倍了  現在這時代真的很少人修了 一壞就換新的 .維修部變更換部了.軟件上有問題了就傻眼了搞不好了 就的老板出錢買經驗了 工資照拿
  不搞就不搞  一搞就要搞好 搞徹底  大家一定不要搞豆腐渣工程哦

我單位用的是三角性接法，由于是韓企電壓是三相220V

引用

引用第33樓tianya05于2013-12-27 20:10發表的  :
我單位用的是三角性接法，由于是韓企電壓是三相220V

這個是要接成三角形，不然電壓不對，有問題的。

加個比流器吧，檢測到的電流直接反饋到溫控器上面，然后就能判斷加熱管有沒有斷線
